W związku z faktem, że pojawiają się ponownie przypadki obladzania się jednostek zewnętrznych Yutaki poniżej przypominamy informacje o modyfikacji jednostek zewnętrznych i konfiguracji systemów, jak również wyjaśniamy algorytm odszraniania i warunki jego uruchomienia.
WYPOSAŻENIE JEDNOSTEK i KODY FUNKCYJNE
Jednostki zewnętrzne 4-10HP wyposażone są w:
RAS-(4-10)WH(V)NPE – od nr seryjnego 4QE88998
RASM-(4-6)WH(V)NPE – od nr seryjnego 4QE98912
RAS-(4-10)WH(V)NPE – od nr seryjnego 4QE88998
RASM-(4-6)WH(V)NPE – od nr seryjnego 4QE82017
Jednostki 4-10HP

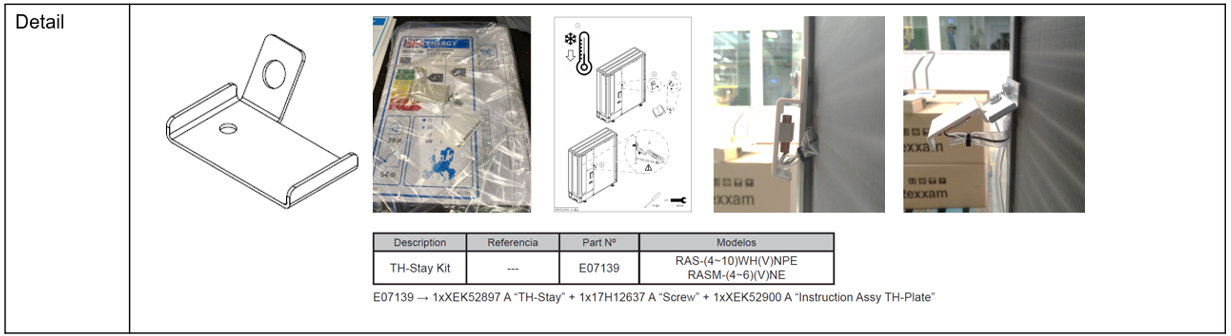

a) od nr seryjnego 4QE74780 do nr seryjnego 80202L20118028 do standardowego wyposażenia agregatu, wraz z instrukcją dodawany był dystans czujnika (część zamienna E07139):

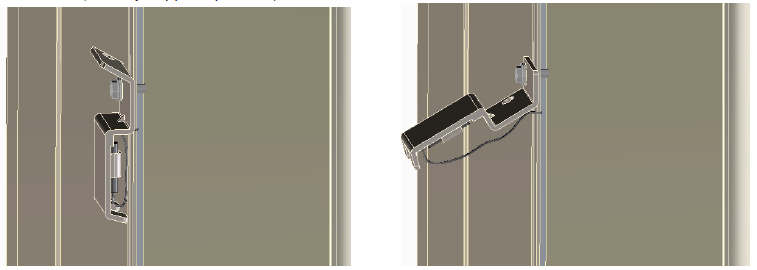

b) od nr seryjnego 80202L20118028 zmieniono fabryczne mocowanie czujnika (EG-2022033), które jest jednocześnie elementem dystansującym czujnik od obudowy w sposób poniższy:
Jednostki 2-3HP

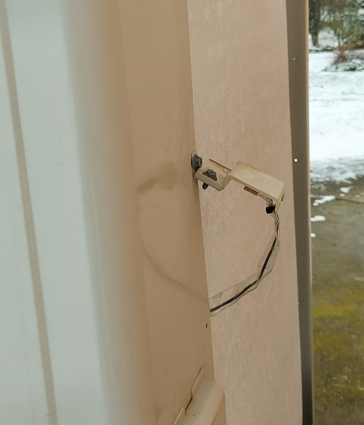

W tych jednostkach nie ma dedykowanego dystansu czujnika, który jest montowany na wcisk pomiędzy lamele wymiennika. Jeżeli w szczególnych lokalizacjach dochodzi do przypadków oblodzenia, należy przenieść czujnik np. w sposób z poniższego zdjęcia:
UWAGA: Izolację górnej pokrywy jak również dystans czujnika, należy obligatoryjnie stosować we wszystkich jednostkach serii 4-10HP w celu utrzymania gwarancji. Izolacja ogranicza oblodzenie wewnętrznej jednostek, natomiast dystans czujnika musi zostać wykonany w celu poprawnej pracy trybu odszraniania.
KODY FUNKCYJNE JEDNOSTEK ZEWNĘTRZNYCH
Zobacz instrukcję kodów funkcyjnych mających zastosowanie w procesie odszraniania.
UWAGA: KOD F1=1 należy obligatoryjnie ustawiać w jednostkach zewnętrznych 4-10HP podczas uruchomienia lub w urządzeniach już zainstalowanych w celu utrzymania gwarancji. Funkcjonalność ma znaczący wpływ na poprawną pracę jednostek i znacznie ogranicza wewnętrzne i zewnętrzne oblodzenie jednostek.
UWAGA: KOD F9=2 należy obligatoryjnie ustawiać w jednostkach zewnętrznych 2-3HP R32 podczas uruchomienia lub w urządzeniach już zainstalowanych w celu utrzymania gwarancji (oprogramowania H-235). Funkcjonalność ma znaczący wpływ na poprawną pracę jednostek i znacznie ogranicza wewnętrzne i zewnętrzne oblodzenie jednostek.
W przypadku jednostek zainstalowanych, o nr seryjnych niższych niż powyższe, istnieje możliwość doposażenia ich w w/w izolacje i dystans czujnika wg powyższych nr części zamiennych. Proszę informację ile w/w części byłoby wymagane w celu doposażenia jednostek.
TRYB ODSZRANIANIA – WARUNKI ROZPOCZĘCIA I ZAKOŃCZENIA TRYBU
Standardowa procedura odszraniania jest uruchamiania w oparciu o:

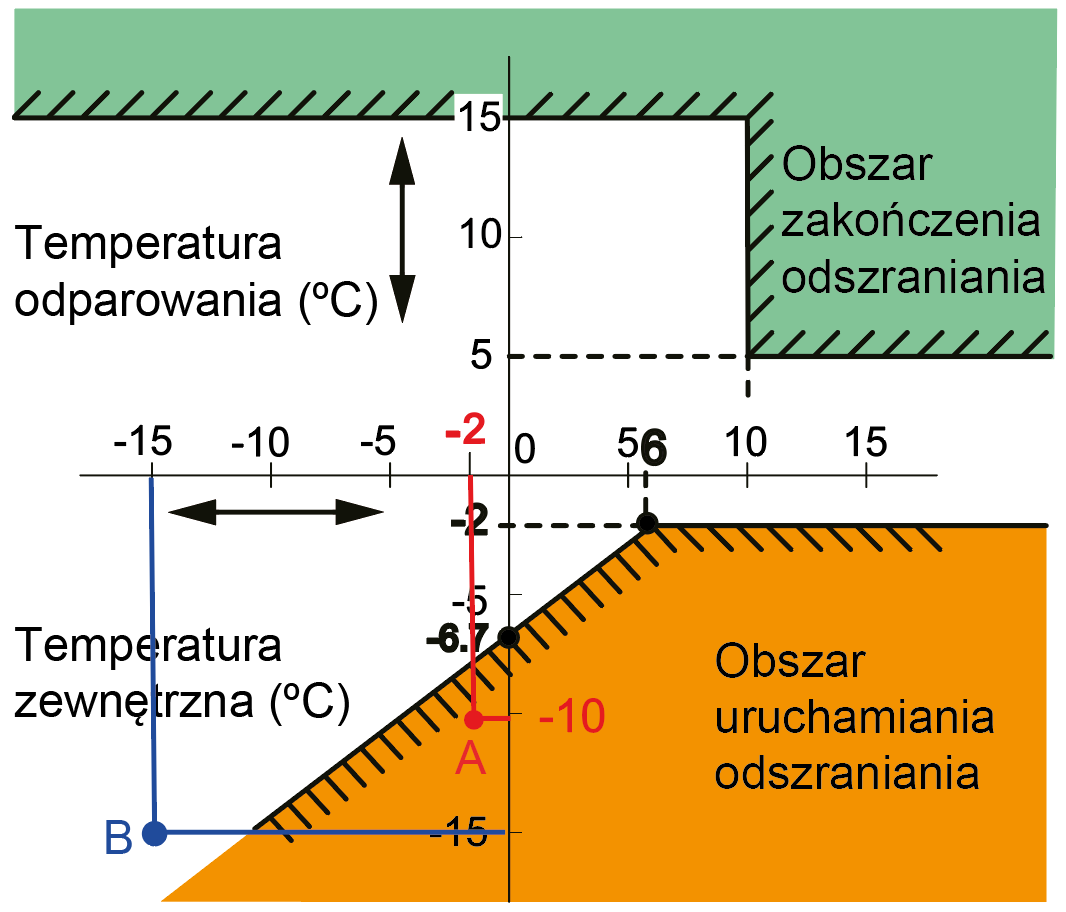

Powyższy wykres przedstawia przykład ustawień standardowych kodu funkcyjnego Jo = 0 i zależność temperatur dla wielkości 4-10HP (inne wykresy zależności ze względu na ustawienia kodu Jo w załączniku):
A) PUNKT A – obszar uruchomienia trybu odszraniania (przykład TA=-2 / TE = -10). Różnica temperatur pozwala na poprawne uruchomienie trybu odszrania. Czujnik temperatury zewnętrznej jest prawidłowo zdystansowany:

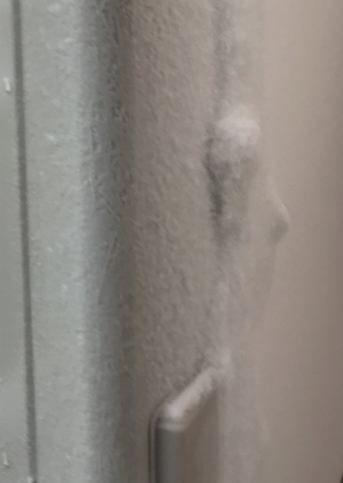

B) PUNKT B – oblodzenie czujnika temperatury zewnętrznej i brak możliwości uruchomienia trybu odszraniania. Brak różnicy temperatury zewnętrznej i temperatury odparowania. Pomimo całkowitego oszronienia wymiennika zewnętrznego system nie przechodzi w tryb odszraniania. Powoduje to nadmierne oblodzenie i w rezultacie może doprowadzić do uszkodzenia jednostki.
Wymuszony tryb odszraniania. W przypadku, gdy standardowy tryb odszraniania nie może zostać uruchomiony (np. przez częste cykle TERMO WŁ/WYŁ (woda) lub częste zmiany temperatury wewnętrznej RZĄDANIE WŁ/WYŁ (powietrze i sterowanie termostatem)) system uruchomi tryb odszraniania jeżeli spełnione zostaną wszystkie poniższe warunki:
Niestosowanie się do powyższych zaleceń będzie wiązało się z utratą gwarancji, a każdy przypadek uszkodzeń jednostek zewnętrznych będzie weryfikowany od strony poprawności konfiguracji i instalacji urządzeń.
